Samasz Side Shield for KDC Series Trailed Mowers

Samasz Side Shield for KDC Series Trailed Mowers

Samasz Side Shield for KDC Series Trailed Mowers

Product Details

Brand: Samasz

Weight: 14.00 lbs

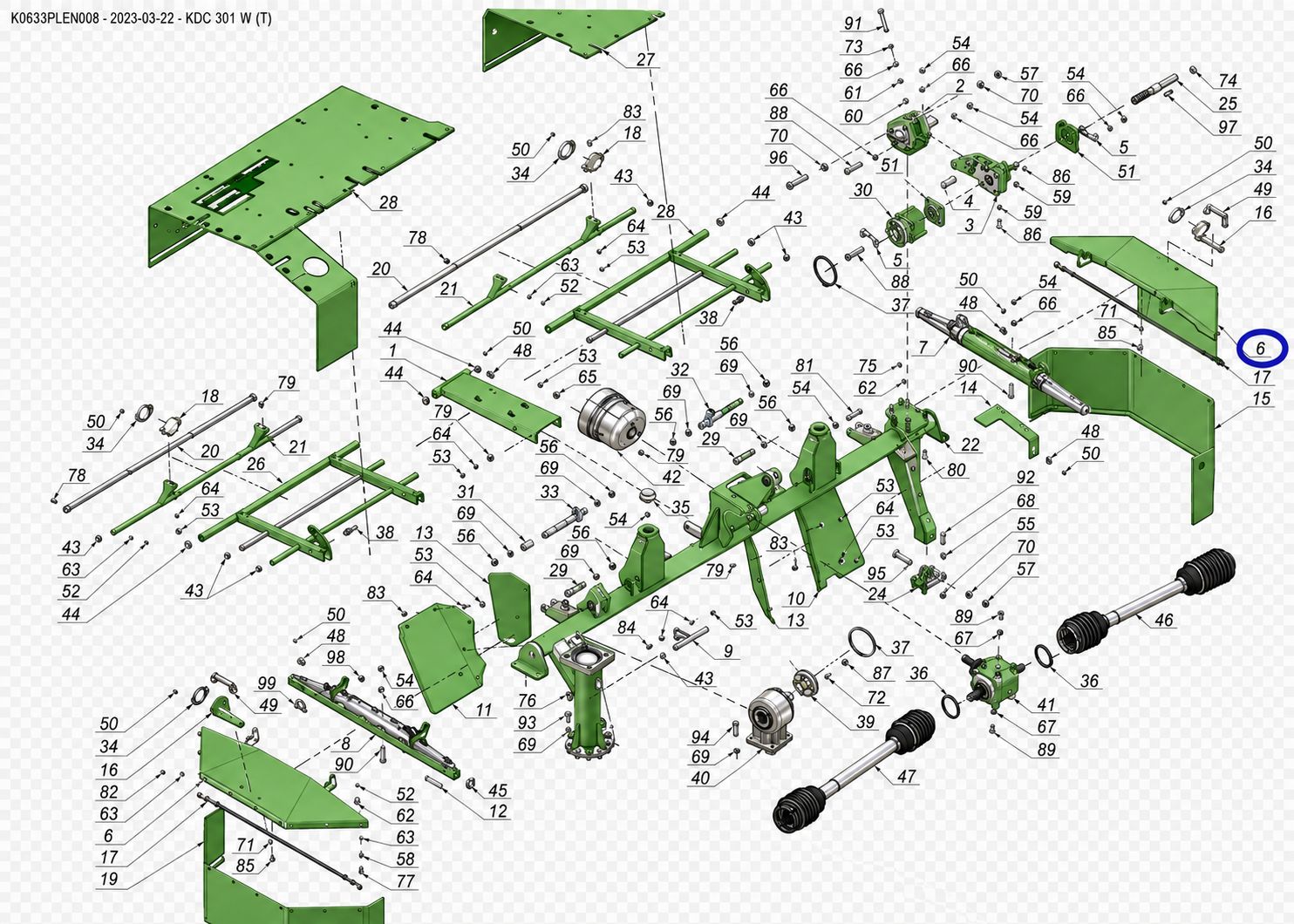

Samasz Side Shield for KDC Series Trailed Mowers

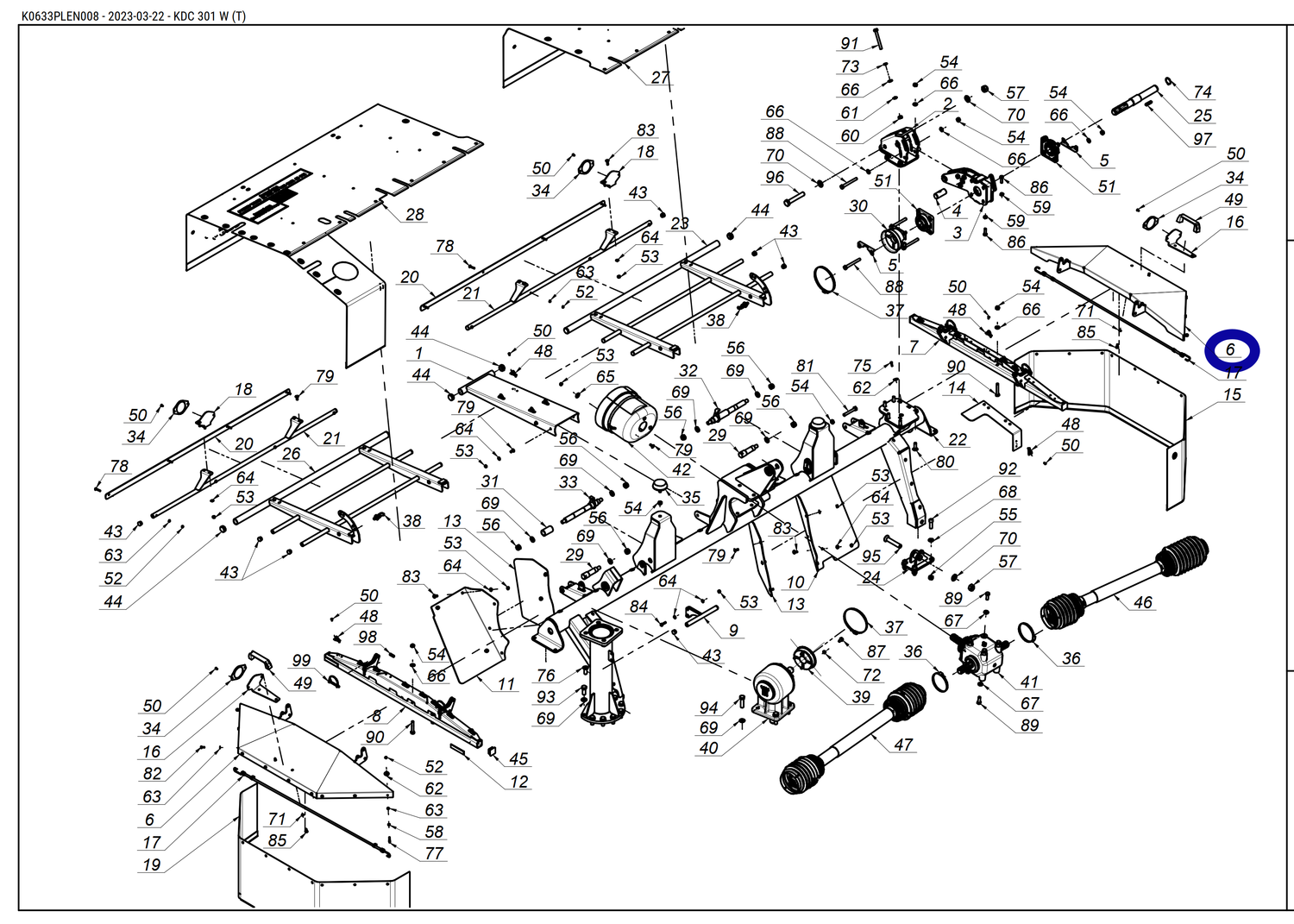

Item circled in Blue

Item Part No. Description Quantity

1 0237.04.09.003 Wstawka osłony Cover insert 1

2 0572.04.07.004 Wspornik dolny wału Shaft lower support 1

3 0572.04.08.004 Wahacz górny wału Shaft upper control arm 1

4 0572.04.09.004 Sworzeń napinacza Tensioner pin 1

5 0573.04.20.005 Osłona obudowy łożyska Bearing cover 2

6 0575.04.03.000 Osłona boczna Side guard 2

7 0575.04.05.000 Wspornik osłony prawy Side guard hinge assembly right 1

8 0575.04.06.000 Wspornik osłony lewy Side guard hinge assembly left 1

9 0575.04.09.000 Osłona tylna lewa Guard rail left 1

10 0575.04.13.000 Osłona dolna prawa Lower guard right 1

11 0575.04.14.000 Osłona dolna lewa Lower guard left 1

12 0575.04.15.000 Taśma uszczelniająca Band 4

13 0575.04.16.000 Przedłużka osłony dolnej Lower guard extension 2

14 0575.04.18.000 Osłona mocująca brezent Swath curtain bracket 1

15 0575.04.19.002 Osłona brezentowa boczna prawa Side curtain 1

16 0575.04.20.002 Mocowanie odblasku White reflection bracket 2

17 0575.04.21.002 Linka gumowa osłony bocznej kpl. Rubber cord 2

18 0575.04.22.002 Mocowanie odblasku White reflection bracket 2

19 0575.04.25.002 Osłona brezentowa boczna lewa Side curtain left 1

20 0630.04.07.00A Osłona brezentu Curtain clamp 2

21 0630.04.22.00A Wstawka osłony przedniej Front guard 2

22 0633.04.01.007 Rama spawana Main frame weldment 1

23 0633.04.02.003 Osłona podnoszona prawa Lifted guard - right 1

24 0633.04.03.000 Mocowanie stopy podporowej Support stand mount 1

25 0633.04.08.002 Wałek napędowy - górny Upper drive shaft 1

26 0633.04.09.003 Osłona podnoszona lewa Lifted guard - left 1

27 0633.04.30.007 Osłona brezentowa prawa Main safety curtain 1

28 0633.04.31.007 Osłona brezentowa lewa Main safety curtain 1

29 0640.03.12.003 Sworzeń Ø30x25,4 Pin Ø30x25.4 2

30 0640.04.14.001 Uchwyt osłony wałów Shaft cover bracket 1

31 2273.04.10.000 Tuleja dystansowa Spacer 1

32 2273.04.11.000 Sworzeń prawy Right pin 1

33 2273.04.12.000 Sworzeń lewy Left pin 1

34 MIEK-000-011 Odblask okrągły biały przykręcany White reflection - round 4

35 MIGA-080-000 Amortyzator gumowo-metalowy 80x25 typ K Rubber-metal damper 80x25 type K 2

36 MIIO-100-000 Opaska zaciskowa 100-120 Clamp band 100-120 2

37 MIIO-130-000 Opaska zaciskowa 130-150 Clamp band 130-150 2

38 MIIT-000-017 Trzpień ustalający GN 717-10-M16x1,5-AK-NI Locking pin M16x1,5 2

39 MIIU-211-000 Uchwyt mocowania osłony 395011211R PTO guard holder 395011211R 1

40 MIPS-015-001 Przekładnia kątowa 015-02.101.LS Gearbox 015-02.101.LS 1

41 MIPS-110-003 Przekładnia kątowa 110-09.111.RS Gearbox 110-09.111.RS 1

42 MITO-000-005 Osłona stożkowa D4170 401 PTO guard D4170 401 1

43 MITZ-021-000 Zaślepka plastik Ø21x0.8-2.0 - 465608 Plastic plug Ø21x0.8-2.0 14

44 MITZ-034-000 Zaślepka plastik Ø34x1 - 111065 Plastic plug Ø34x1 - 111065 6

45 MITZ-034-001 Zaślepka plastik kw. 38x38x3 - 111541 Plastic cap sq. 38x38x3 4

46 MIWB-067-000 PTO shaft 1

47 MIWB-071-001 PTO shaft 1

48 MPIU-001-001 Uchwyt obrotowy Swivel bracket 21

49 MPIU-001-002 Uchwyt Standardowy 132xM8 Handle 132xM8 2

50 MZIN-000-004 Nit zrywany Ø5x 10 (DIN 7337) Rivet Ø5 (DIN 7337) 54

51 MZLZ-000-003 Łożysko zespoł UCF 207 (TIMKEN) Bearing unit UCF 207 2

52 MZNS-006-006 Nakrętka M 6 kl. 8 oc. samozab. (DIN 985) Nut M 6 cl. 8 z. self-lock. (DIN 985) 28

53 MZNS-008-006 Nakrętka M 8 kl. 8 oc. samozab. (DIN 985) Nut M 8 cl. 8 z. self-lock. (DIN 985) 29

54 MZNS-012-004 Nakrętka M12 kl. 8 oc. samozab. (DIN 985) Nut M12 cl. 8 z. self-lock. (DIN 985) 21

55 MZNS-014-004 Nakrętka M14 kl. 8 oc. samozab. (DIN 985) Nut M14 cl. 8 z. self-lock. (DIN 985) 4

56 MZNS-016-005 Nakrętka M16 kl. 8 oc. samozab. (DIN 985) Nut M16 cl. 8 z. self-lock. (DIN 985) 10

57 MZNS-020-000 Nakrętka M20 kl. 8 oc. samozab. (DIN 985) Nut M20 cl. 8 z self-lock. (DIN 985) 2

58 MZNZ-006-001 Nakrętka M 6 kl. 8 oc. (DIN 934) Nut M 6 cl. 8 z. (DIN 934) 4

59 MZNZ-010-001 Nakrętka M10 kl. 8 oc. (DIN 934) Nut M10 cl. 8 z. (DIN 934) 2

60 MZNZ-012-002 Nakrętka M12 kl. 8 oc. (DIN 934) Nut M12 cl. 8 z. (DIN 934) 1

61 MZPK-012-000 Podkładka kulista Ø12 (DIN 6319C) Dome washer Ø12 (DIN 6319C) 1

62 MZPN-006-003 Podkladka pow. Ø6x25 oc. (DIN 9021) Fender washer Ø6x25 z. (DIN 9021) 31

63 MZPP-006-001 Podkładka Ø 6 oc. (DIN 125) Washer Ø6 z. (DIN 125) 28

64 MZPP-008-002 Podkładka Ø 8 oc. (DIN 125) Washer Ø8 z. (DIN 125) 28

65 MZPP-008-003 Podkładka pow. Ø8x28 oc. (DIN 9021) Fender washer Ø8x28 z. (DIN 9021) 3

66 MZPP-012-002 Podkładka Ø12 oc. (DIN 125) Washer Ø12 z. (DIN 125) 18

67 MZPP-012-010 Podkładka Ø12 oc. NL12SP (13x25.4x3.4) NORD

LOCK

Washer Ø12 NORD LOCK 6

68 MZPP-014-001 Podkładka Ø14 oc. (DIN 125) Washer Ø14 z. (DIN 125) 4
